簡單介紹液動蝶閥的技術工藝及材料
來源：上海糖心VLOG官网閥門科技有限公司 作者：糖心AV无码乱码精品国产蝶閥球閥執行器廠家 發布時間：2020-12-15 點擊量：971

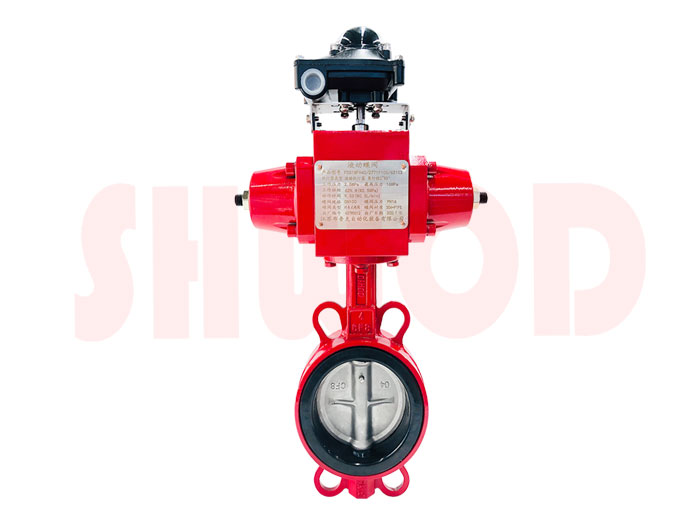

液動蝶閥閥板的回轉中心（即閥杆的中心）位於閥體的中心線和蝶板的密封麵截麵上。閥座采用合成橡膠。關閉時蝶板的外圓密封麵擠壓合成橡膠閥座，使閥座產生彈性變形，從而形成彈性力作為密封比壓保證液動蝶閥的密封。液動蝶閥密封結構采用聚四氟乙烯、合成橡膠構成複合閥座、其特點在於閥門的彈性仍由合成橡膠提供並利用聚四氟乙烯的摩擦係數低、不易磨損、不易老化等特性，從而使液動蝶閥的壽命得以提高。
液動蝶閥密封結構采用聚四氟乙烯、合成橡膠和酚醛樹脂構成複合閥座，使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。
液動蝶閥主要就是蝶閥與法蘭的鏈接，法蘭蝶閥有著一些本質的特性。 該液動閥門主體件材料為碳鋼， 閥體、液動蝶閥蝶板接納鋼板焊接形式， 其優點是整機重量輕， 而且鋼板比鑄鐵致密封性高， 易保證閥門在高真空下工作。為了防止焊接應力變形， 焊接後， 進行去應力處理， 以保證裝配後直至安裝不變形， 確保閥門使用性能。
液動蝶閥的設計特點：
1、雙側法蘭按連接標準將校正孔全部做出，在安裝過程中容易找正。
2、既可以使用貫穿螺栓，也可以用單側螺栓分別連接，利於更換、維修管道。
3、軸與板可用錐銷、扭矩螺釘或無銷連接，實現啟閉。
液動蝶閥閥門的軸承采用鋼背複合材料，FZ21型，液動蝶閥與閥軸接觸的內表麵層為聚四氟乙烯，該材料相當於國外DU型，使用溫度- 200～280 ℃，自潤滑性能好，使用壽命長。改進及設想，為了進一步改善液動蝶閥的流態特性，對液動蝶閥汽流入流方向的桁架筋板端部應改為圓角， 並去除不必要的工藝孔。液動蝶閥兩端法蘭由平焊改為插入法蘭端麵定位焊接。過濾器加寬法蘭端麵密封帶， 便於密封墊片的建造和安裝， 保證閥門與管道密封可靠。
