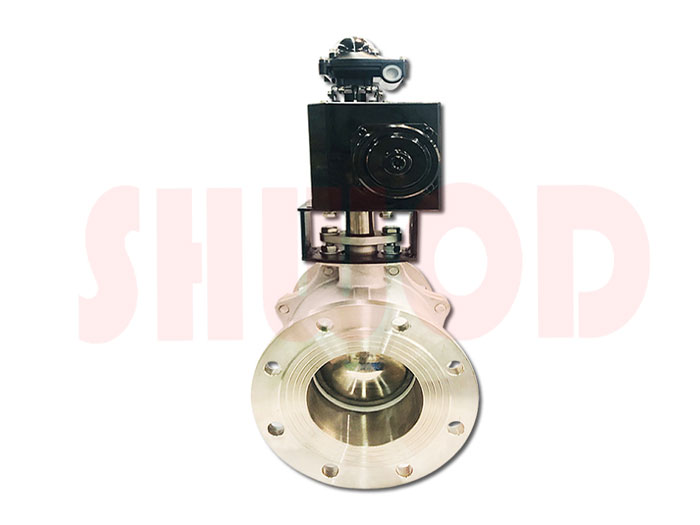

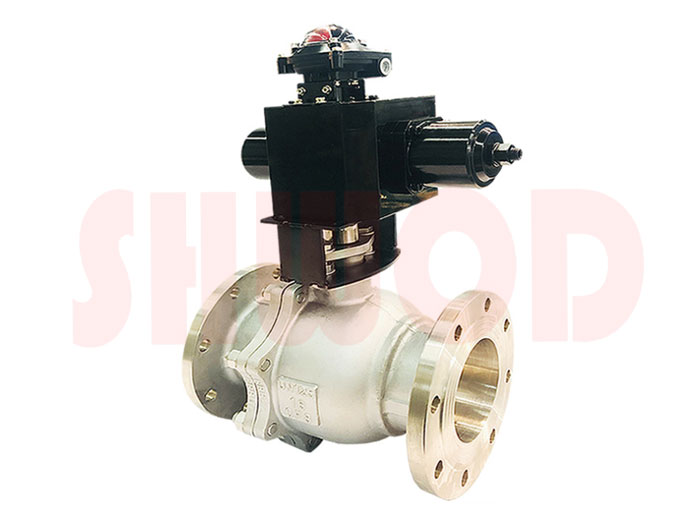

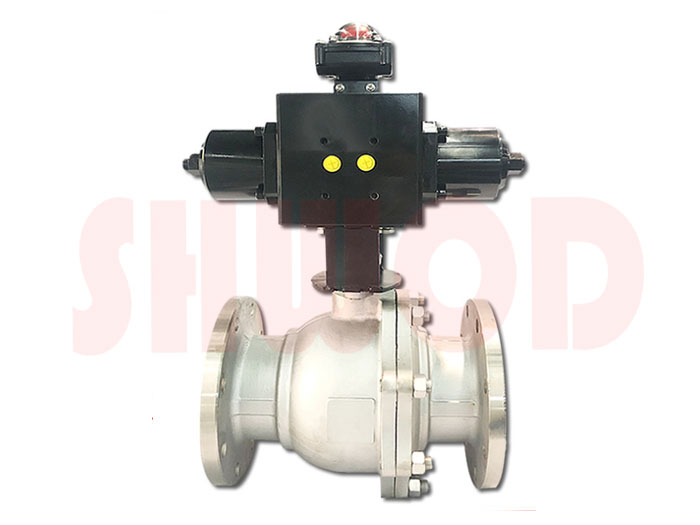

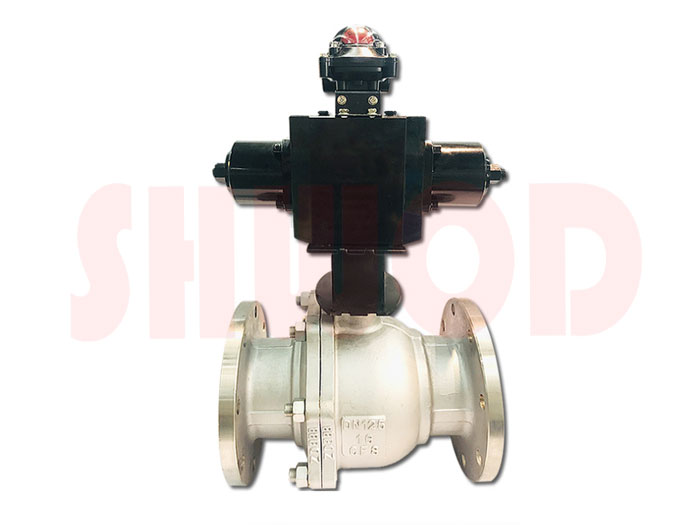

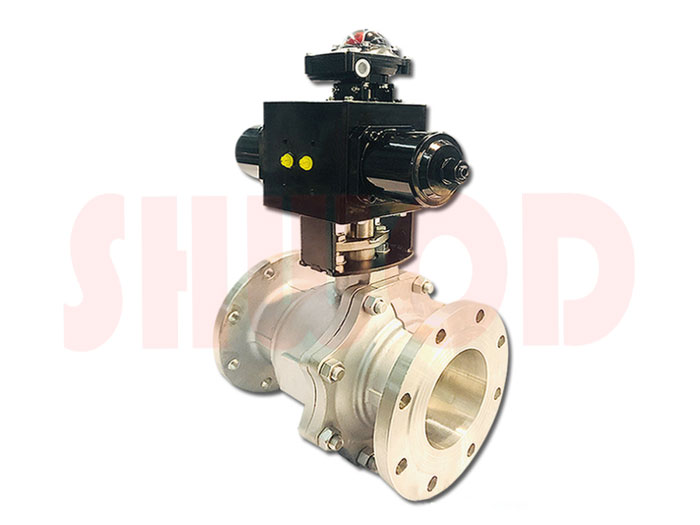

液動法蘭球閥
來源：上海糖心VLOG官网閥門科技有限公司 作者：糖心AV无码乱码精品国产蝶閥球閥執行器廠家 點擊量：5302
品牌：上海糖心VLOG官网
驅動能源: 液動執行器
型號: FDQ係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 液動執行器
型號: FDQ係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯係客服 13917586261
【產品概述】
液動法蘭球閥是一種轉角90°旋轉類球閥，密封性能優良，流通能力大，流阻係數小，結構簡單，維修方便，使用壽命長，閥體通道和連接管徑相等並成一直徑，介質幾乎可以毫無損失的流過，配用FDQ液動執行器，外形尺寸小，輸出扭矩大，產品通常用於密封要求嚴格的場合，除控製氣體、液體、蒸汽介質外，還適宜控製水含有纖維雜質的介質，廣泛應用於石油、化工、冶金、輕工、造紙、電站、製冷等工作領域。
【產品參數】
液動法蘭球閥執行器配置表
【性能特點】
【外形尺寸】
PN16規格外形尺寸圖
【友情提示】上海糖心VLOG官网自動化儀表有限公司專業生產銷售各類糖心AV无码乱码精品国产蝶閥、糖心AV无码乱码精品国产球閥、糖心AV无码乱码精品国产閘閥等糖心AV无码乱码精品国产閥門、糖心AV无码乱码精品国产執行器、糖心VLOGAPP官方入口執行器、糖心VLOGAPP官方入口閥門、氣動閥門，上海糖心VLOG官网秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的液動法蘭球閥產品，歡迎前來谘詢報價。
液動法蘭球閥執行器配置表
| 規格 | 執行器參考配置 | |||||
| mm | in | PN16 | PN25 | PN40 | PN63 | PN100 |
| DN15 | 1/2” | FDQ-40 | FDQ-40 | FDQ-40 | FDQ-40 | FDQ-40 |
| DN20 | 3/4” | |||||
| DN25 | 1” | |||||
| DN32 | 1 1/4” | |||||
| DN40 | 1 1/2” | |||||
| DN50 | 2” | |||||
| DN65 | 2 1/2” | FDQ-50 | ||||
| DN80 | 3” | |||||
| DN100 | 4” | FDQ-50 | FDQ-63 | |||
| DN125 | 5” | FDQ-50 | FDQ-50 | FDQ-63 | ||
| DN150 | 6” | FDQ-50 | FDQ-80 | |||
| DN200 | 8” | FDQ-63 | FDQ-63 | FDQ-80 | ||
【性能特點】
1、流體阻力小，球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸軸承減少閥杆摩擦力矩，可使閥杆長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料製成的密封圈，結構易於密封，而且球閥的密封能力隨著介質壓力的增大而增大。
4、閥杆密封可靠，由於閥杆隻作旋轉運動而不做升降運動，閥杆的填料密封不易破壞，且密封能力隨介質的壓力增設而增大。
5、由於聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，球閥的使用壽命更長。
2、止推軸軸承減少閥杆摩擦力矩，可使閥杆長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料製成的密封圈，結構易於密封，而且球閥的密封能力隨著介質壓力的增大而增大。
4、閥杆密封可靠，由於閥杆隻作旋轉運動而不做升降運動，閥杆的填料密封不易破壞，且密封能力隨介質的壓力增設而增大。
5、由於聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，球閥的使用壽命更長。
【外形尺寸】

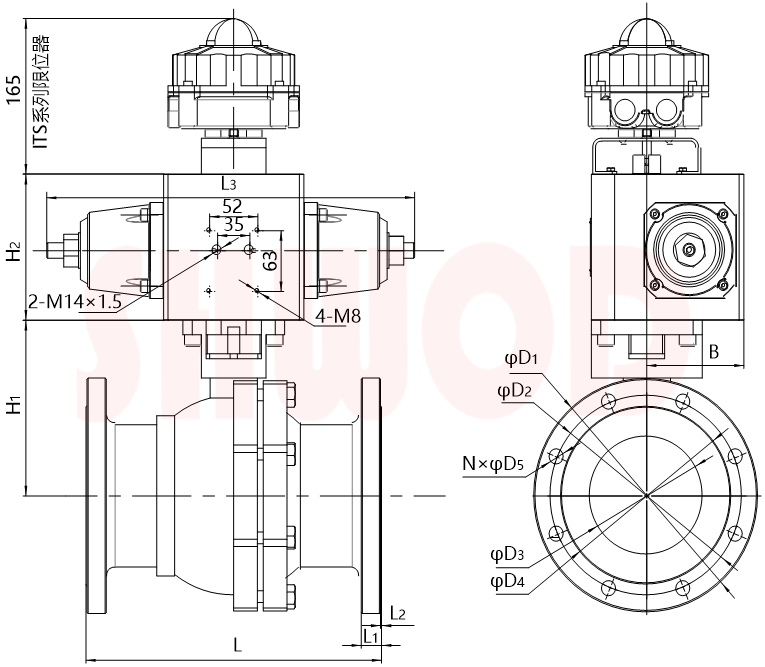

PN16規格外形尺寸圖
| mm | in | φD1 | φD2 | φD3 | φD4 | N | φD5 | L | L1 | L2 | L3 | H1 | H2 | B |
| DN15 | 1/2” | 95 | 65 | 15 | 46 | 4 | 14 | 130 | 14 | 2 | 290 | 48 | 110 | 115 |
| DN20 | 3/4” | 105 | 75 | 20 | 56 | 130 | 16 | 53 | ||||||
| DN25 | 1” | 115 | 85 | 25 | 65 | 140 | 63.5 | |||||||
| DN32 | 1 1/4” | 140 | 100 | 32 | 76 | 165 | 18 | 72 | ||||||
| DN40 | 1 1/2” | 150 | 110 | 40 | 84 | 165 | 77 | |||||||
| DN50 | 2” | 165 | 125 | 50 | 99 | 203 | 20 | 85 | ||||||
| DN65 | 2 1/2” | 185 | 145 | 65 | 118 | 222 | 106 | |||||||
| DN80 | 3” | 200 | 160 | 80 | 132 | 8 | 18 | 241 | 121 | |||||
| DN100 | 4” | 220 | 180 | 100 | 156 | 280 | 22 | 143 | ||||||
| DN125 | 5” | 250 | 210 | 125 | 184 | 325 | 183 | |||||||
| DN150 | 6” | 285 | 240 | 150 | 211 | 22 | 350 | 24 | 350 | 201 | 115 | 145 | ||
| DN200 | 8” | 340 | 295 | 200 | 266 | 12 | 22 | 400 | 252 |
【友情提示】上海糖心VLOG官网自動化儀表有限公司專業生產銷售各類糖心AV无码乱码精品国产蝶閥、糖心AV无码乱码精品国产球閥、糖心AV无码乱码精品国产閘閥等糖心AV无码乱码精品国产閥門、糖心AV无码乱码精品国产執行器、糖心VLOGAPP官方入口執行器、糖心VLOGAPP官方入口閥門、氣動閥門，上海糖心VLOG官网秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的液動法蘭球閥產品，歡迎前來谘詢報價。
【生產環境】
【企業資質】
【性能特點】
1、采用齒輪齒條結構，可選單作用和雙作用，具有啟閉扭矩大、結構簡單可靠、體積小巧、運動平穩、輸出扭矩呈線性等特點；
2、耐腐蝕，閥門采用304或316不鏽鋼；
3、硬度高，能良好承受外界壓力。
